张衡地动仪“复原”模型汇总(之二)

(续前)

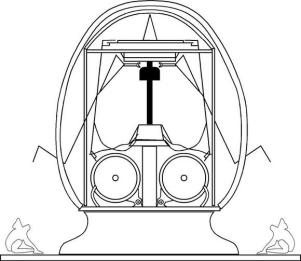

11.王湔(新疆工学院):1991年设计的方案如下,下部采用4个斜置重摆,由弓提供弹性恢复力,地震时经连杆放大,触发上方直立杆倾倒以敏感Pn波初动。

12.李志超(物理学家):1994年提出移动杆模型。沉重的都柱朝上,底下有8个铜球,地震时可水平移动,以撞击触发机关。有两级放大约200倍的杠杆。据称灵敏度不高。

13 梁绍军、梁麦旺(河南企业家)1998年的模型,内部有4条2.2m长悬链,悬挂一个 3t重锤和支座,支座上竖立一个1.85m都柱。都柱下有水银盘,上有触发机构和8道。结构较复杂。据称,已做过一些单项试验,灵敏度较高。属复合型悬垂摆方案。

14 。黄浩华(哈尔滨工力所研究员),1999年提出倒立摆方案,下有支点,摆盘倾斜时有8个铍青铜簧片提供恢复力以免失稳。倾倒加速度为几个gal,位移小于1㎜;

15.杜希贤(美术家)于2004年设计的模型,下有固定支点,上有活动结构。系物理摆方案,固有周期长,灵敏度较高,但设计、加工和调试难度大。

16.张玉峰、孟宪东(河南新乡),1990年的模型,类似于上述梁绍军的复合摆。

17.颜鸿森、肖国鸿(台湾成功大学),提出了一种直立杆式的地动仪模型。

18.台湾兴嘉小学的地动仪模型,为直立杆+悬吊式方案。

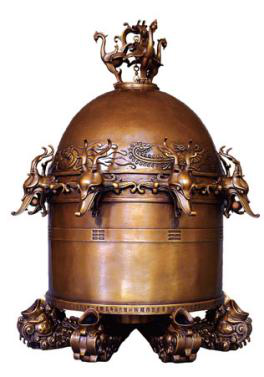

19.冯锐等(国家地震局等九单位)于2005年4月通过专家鉴定和国家验收的模型。

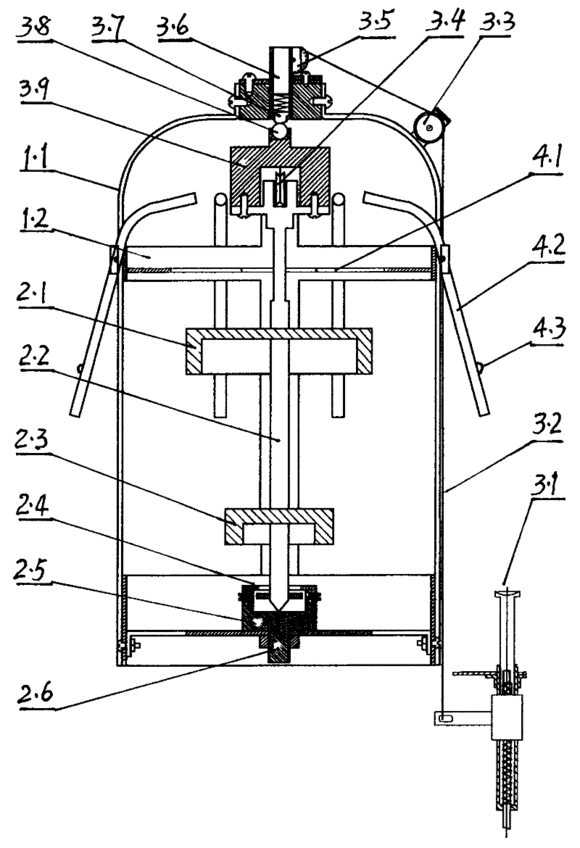

20.吴勇才、吴迪父子(河南南阳)2006年的精准导摆式张衡地动仪模型。敏感质量为直立摆组件,下端尖,上端置小球,受压后处中。地震时敏感质量惯性力超过上下压力而倾倒,触动相应机构,指示方位。

(未完待续)
